[HMI] InTouch 기본 툴 사용법

[HMI] InTouch(인터치) 기본 툴 사용법

저번 포스팅에서 InTouch를 설치하고 실행화면까지 보았다. 이번에는 기본 툴을 익혀보는 시간을 가져보자.

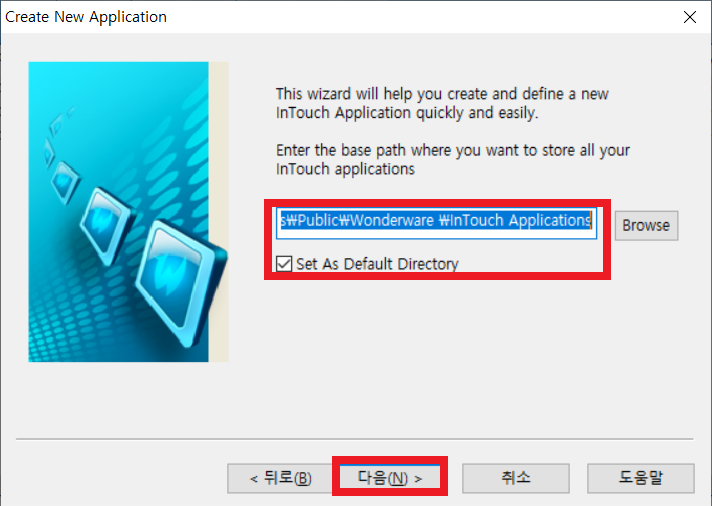

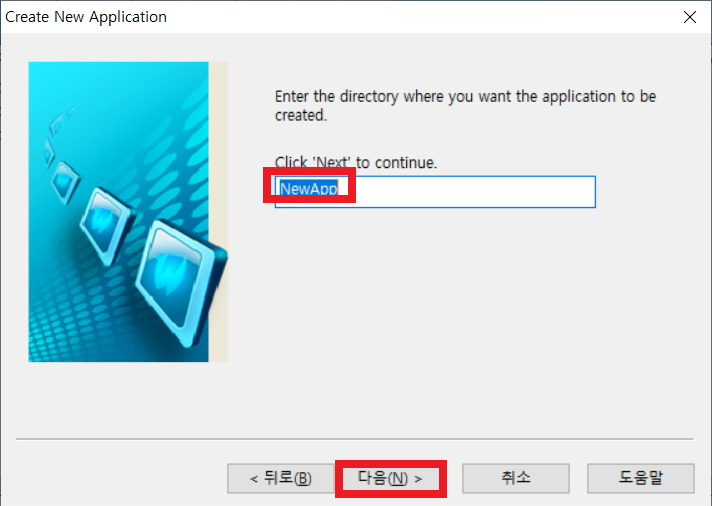

왼쪽의 New 아이콘을 클릭하여 새로운 앱을 생성해보자.

New를 클릭



새로운 인터치 앱이 생성되었다





윈도우 메이커를 실행해보자.

윈도우 메이커 아이콘 클릭

윈도우 메이커 실행화면

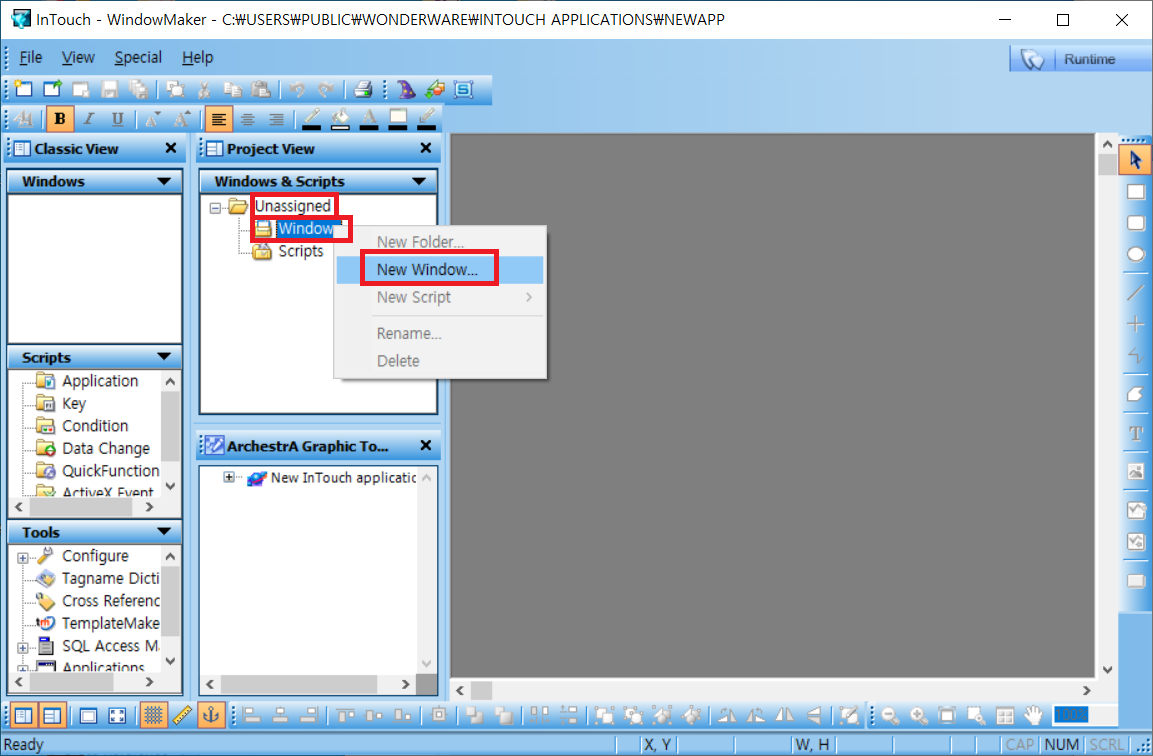

이제 윈폼처럼 새로운 창을 생성해볼 것이다. 프로젝트 뷰 탭에서 Unassinged 우클릭 -> Window -> New Window 클릭

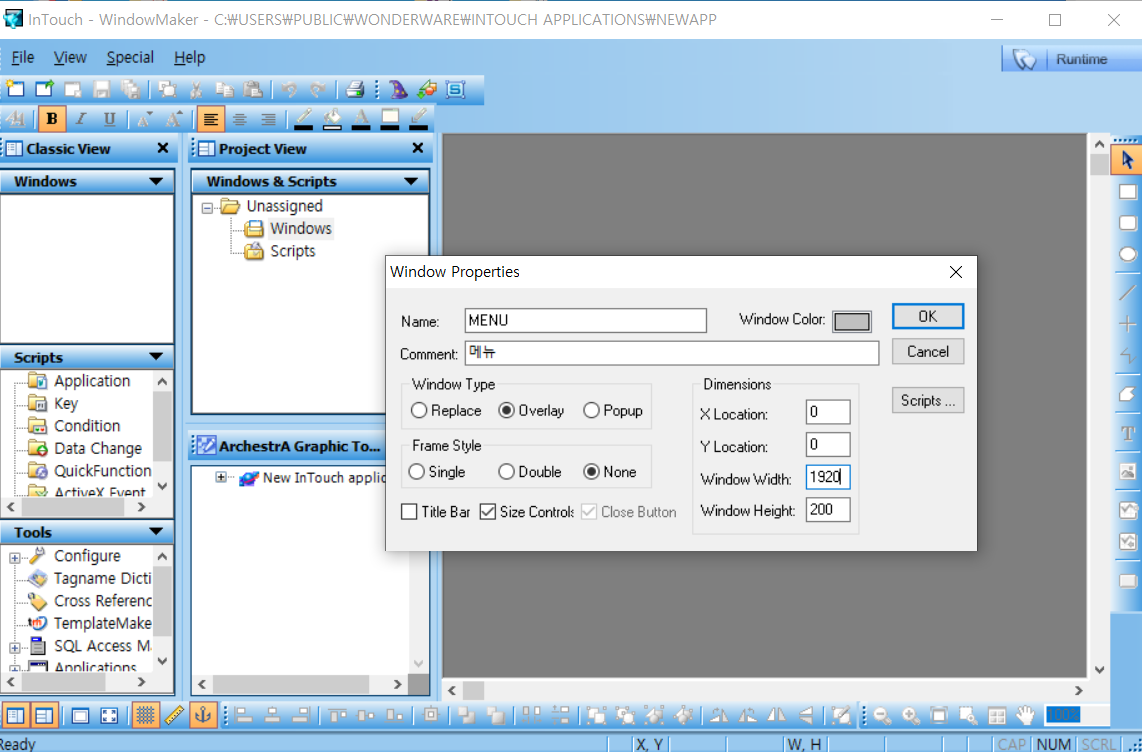

일단 메뉴에 버튼을 클릭하면 페이지가 바뀌는 인터페이스를 만들어볼 것이다. 이름을 메뉴로해놓고 생성해주자.

Window Type : 1번창이 있는 상태에서 2번창을 실행했을때 타입을 정하는 것임.

Replace : 1번창이 사라짐

Overlay : 1번창이 뒤에 숨어있는거임

Popup : 맨위에 뜨는거임



메인 폼을 만들어보자.

200만큼 썼으니 Y Location을 200 내린상태에서 해줘야할것이다.











Page5 까지 그대로 복사해서 만들어주자.



각 페이지마다 텍스트(페이지 번호)를 입력해주자.





1페이지에 1, 2페이지 2를 5페이지까지 테스트로 텍스트를 만들어보자.

텍스트는 PPT처럼 숫자를 복사, 잘라내기, 붙여넣기가 가능하다.

텍스트를 우클릭 -> Substitute -> Substitute Strings       (Ctrl + L) 로 수정할 수 있다.

2페이지니까 1을 2로 수정하는 모습





버튼으로 페이지를 이동하는 것을 구현해보도록 하자.

위의 탭중에서 맨 오른쪽 네모 아이콘을 클릭하면 버튼이 생성된다





버튼을 더블클릭하면 이벤트를 지정해주는 창이 뜬다.

Show Window를 지정해주자. 이 이벤트는 버튼을 클릭하면 지정된 페이지를 보여주는 이벤트이다.

Touch PushButtons에서 Show Window를 선택

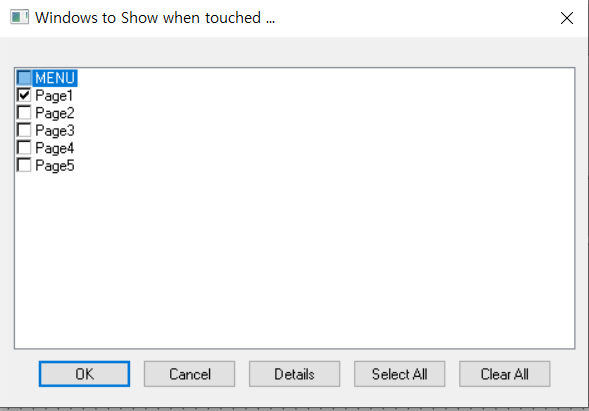

Page1 버튼에 Page1만 체크하고 OK를 눌러준다



다른 버튼 4개를 더 만들어서 Show Window를 각 숫자에 맞게 이벤트를 지정해준다.

버튼 4개를 생성



생성한 후에 이벤트가 잘 지정되었나 확인해보기위해 실행해보자. 맨 오른쪽 상단에 Runtime 버튼을 눌러주면 된다.

Runtime 버튼 클릭

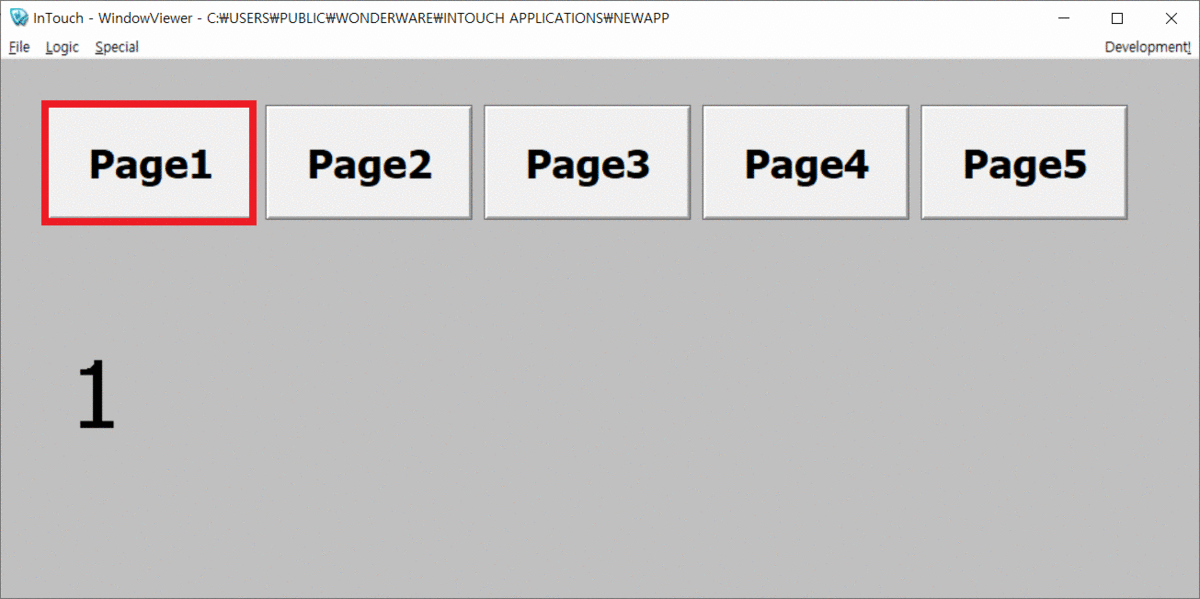

버튼 5개 실행화면







윈도우 컬러와 버튼의 색과 글씨도 바꿀 수 있다.











태그를 사용해볼 것이다.

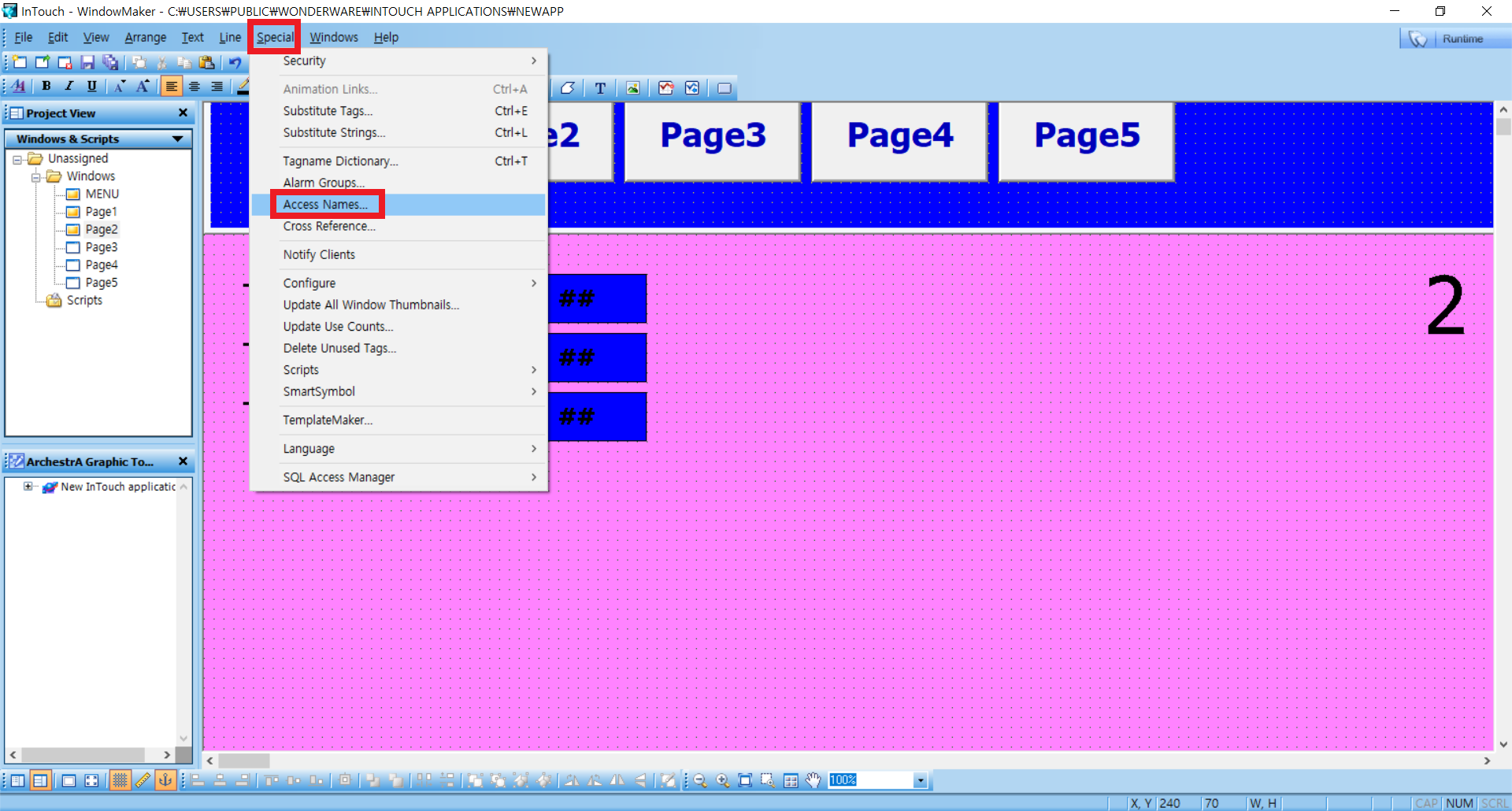

메뉴 -> Special -> Tagname Dictionary를 클릭









New 클릭해서 우리가 원하는 태그를 생성해보자





Tag1, Tag2, Tag3을 각각 밑의 이미지처럼 지정해준다.





Tagname에서 Select를 클릭해서 Tag1, Tag2, Tag3가 생성됬는지 확인할 수 있다.





1Page에 Tag1, 2, 3 텍스트를 적어두고 네모박스를 생성하고, 네모박스에 텍스트를 생성해주자.

각 태그마다 이벤트를 지정해줄 것이다.

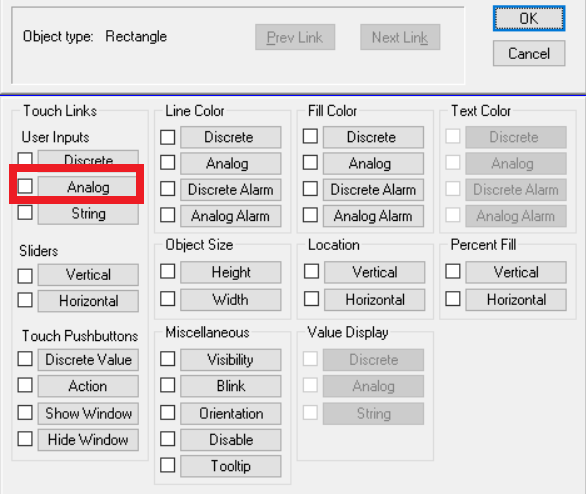

각 네모박스에 이벤트를 지정해주자.

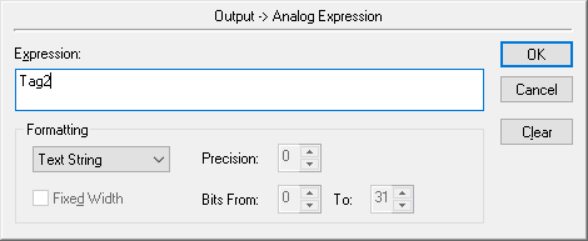

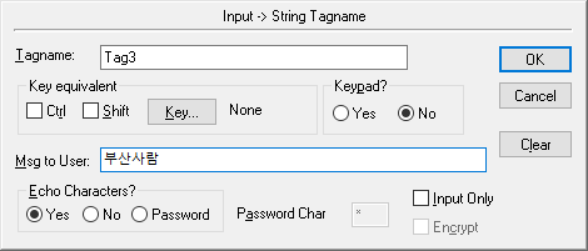

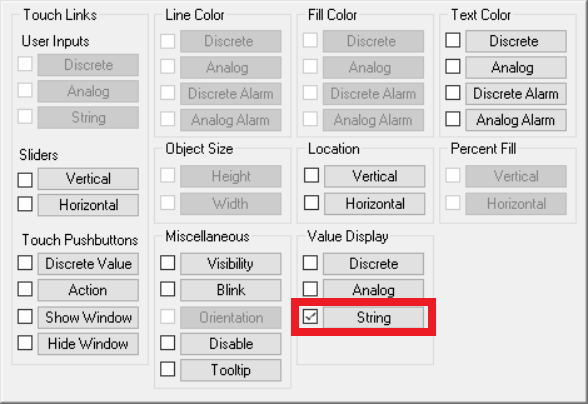

지정된 박스의 텍스트 하나하나에 태그를 지정해서 값의 변화를 확인해보자. 임의로 그냥 있는 값은 ##으로 텍스트를 생성해두었다.







슬라이더를 한번 사용해보자. 위의 아이콘중에 마법사 모자를 클릭해보자

 Wizard... 를 클릭

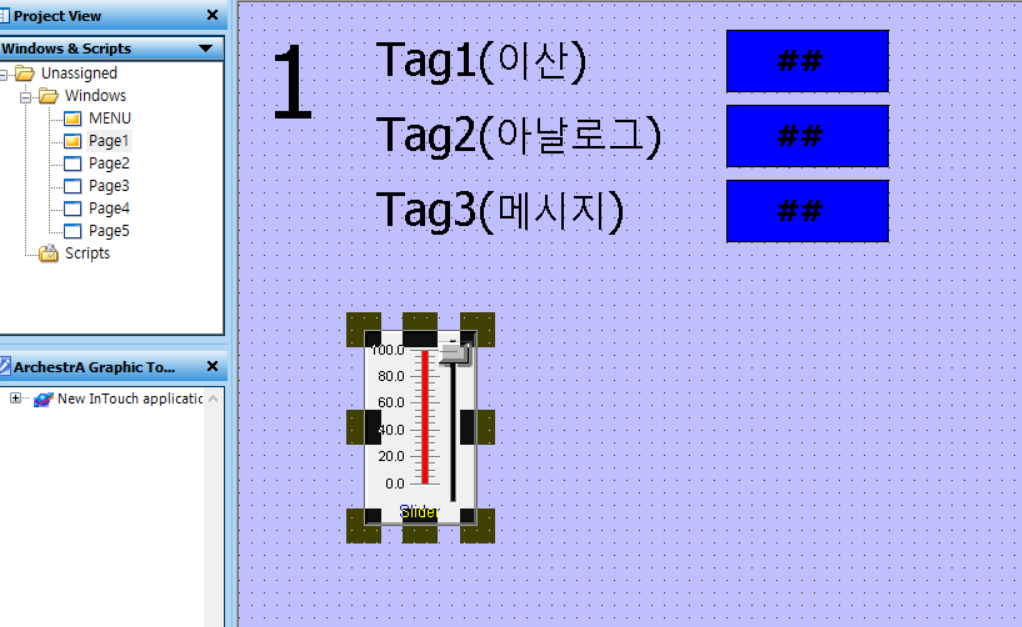

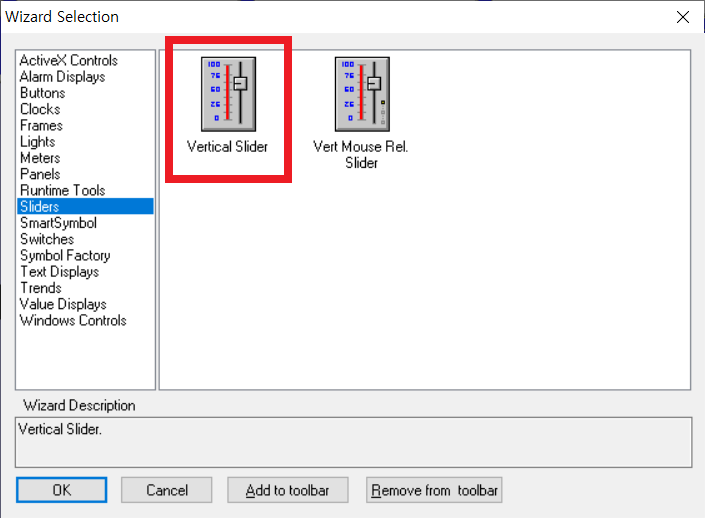

Vertical Slider를 클릭해서 메인 창에 클릭해주어야한다.                          슬라이더가 생성된 모습(우)

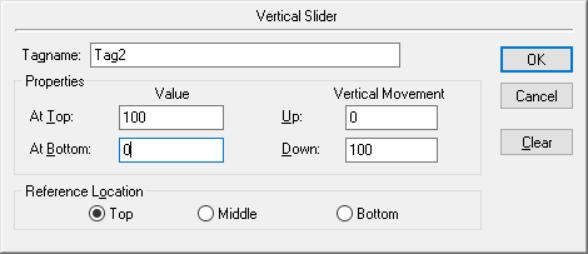

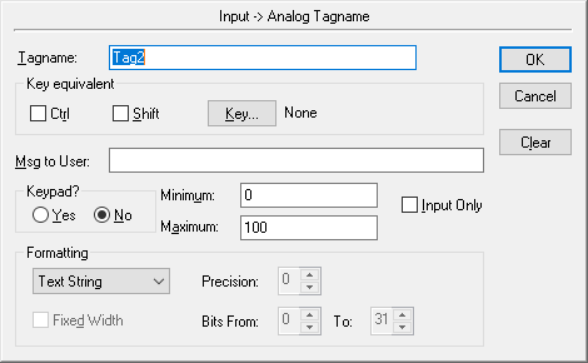

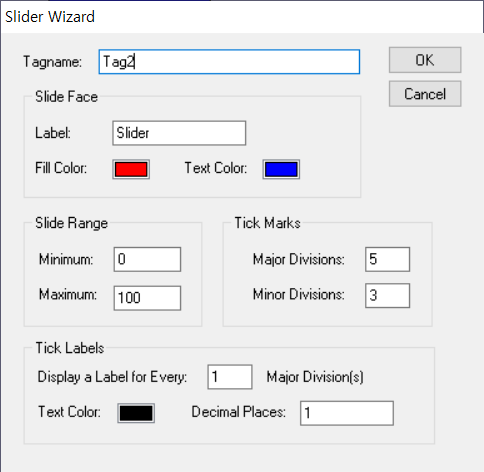

슬라이더를 더블 클릭해서 Tag2를 지정해주자

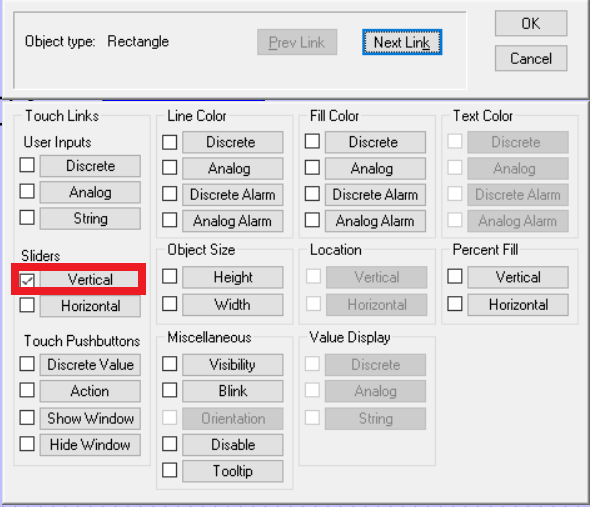

굳이 슬라이더 이미지가 아니더라도 네모 도형으로도 슬라이더를 구현할 수도 있다.

나중에 실행화면으로 네모 상자를 위 아래로 입력하면 슬라이더의 값이 바뀌는 것을 볼 수 있을 것이다.

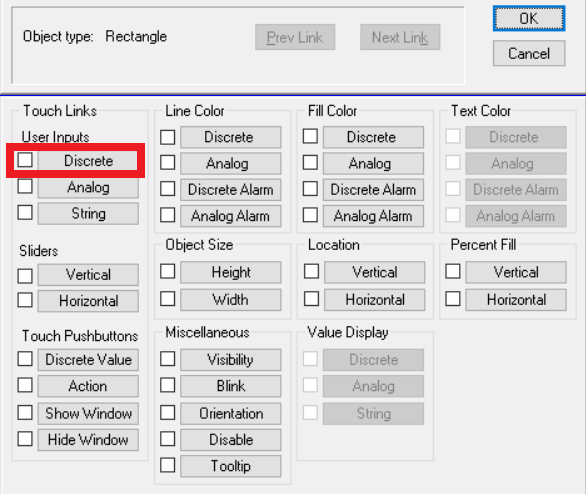

터치 푸쉬버튼의 디스크리트

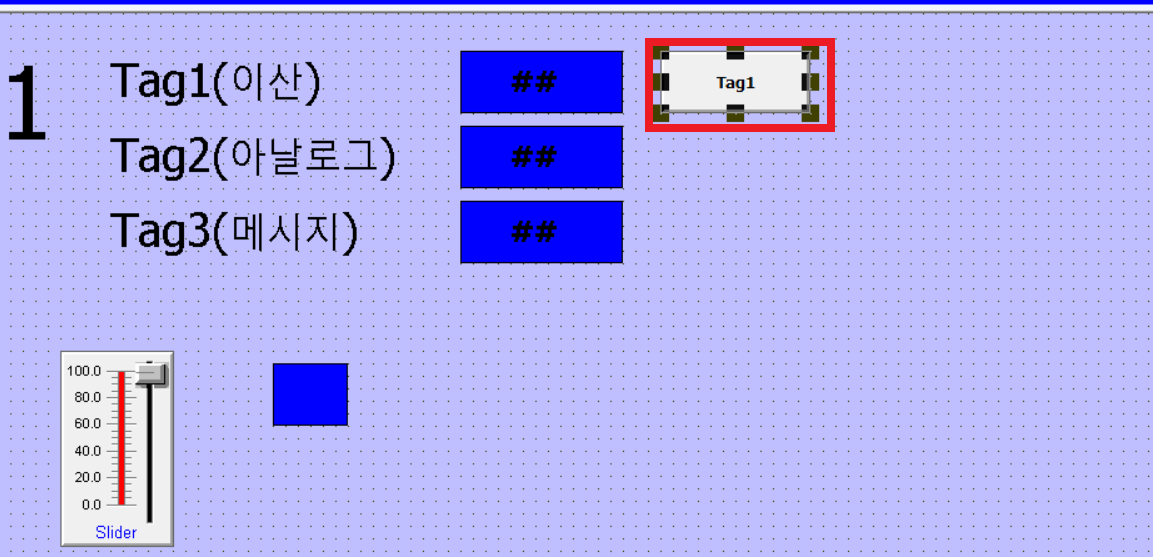

버튼을 하나 생성해보자

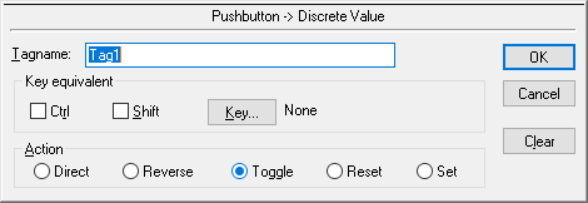

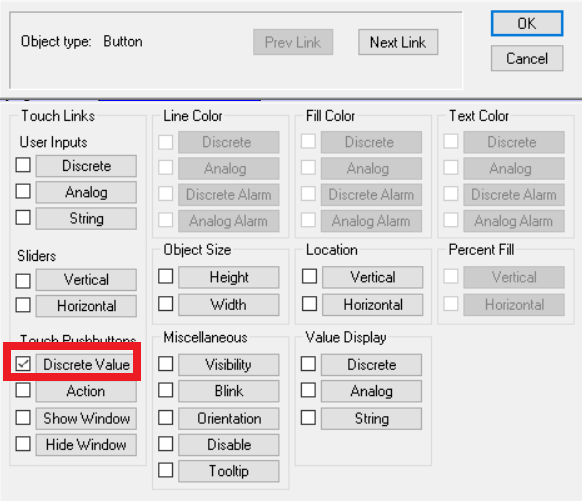

Discrete Value 이벤트 지정

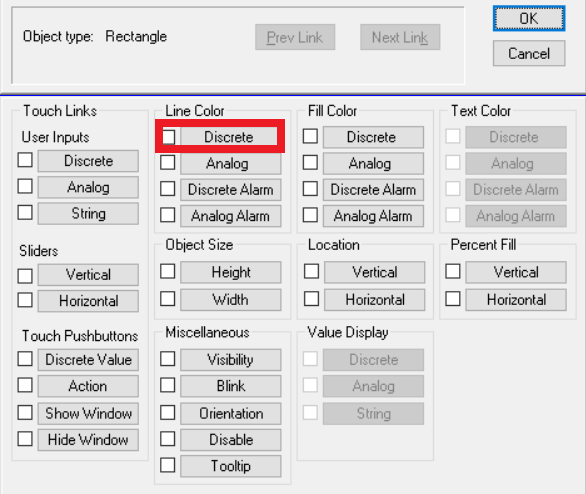

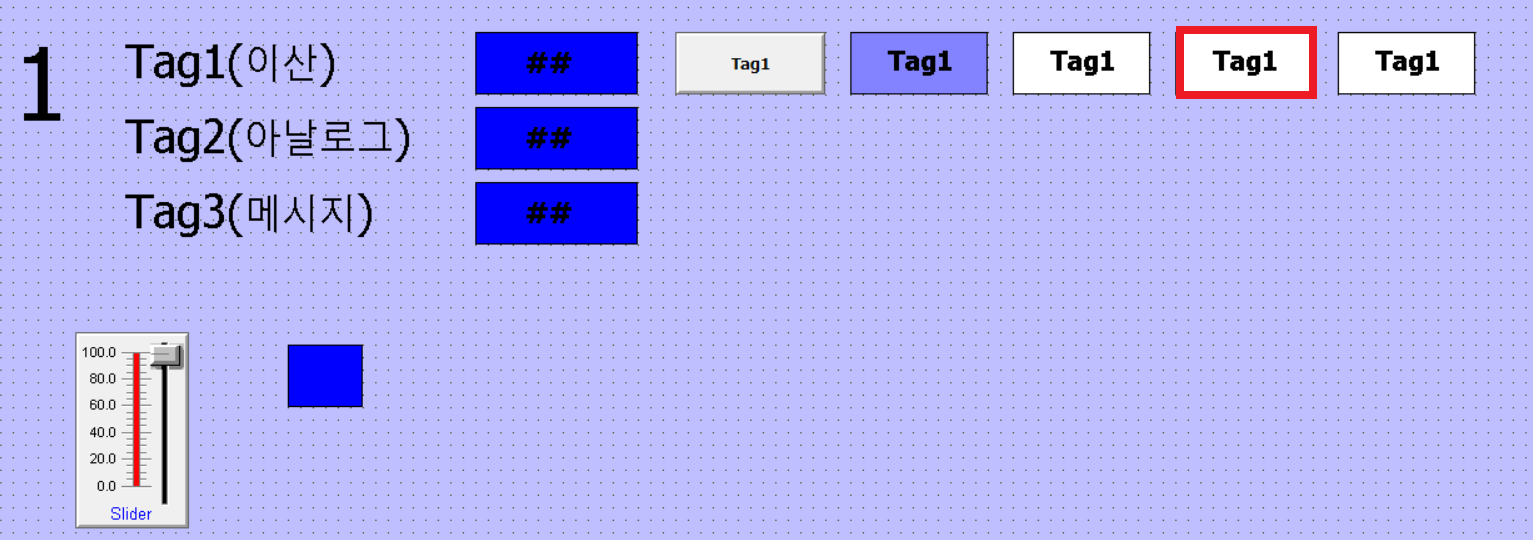

값의 변화가 있을때마다 테두리의 색깔이 바뀐다.

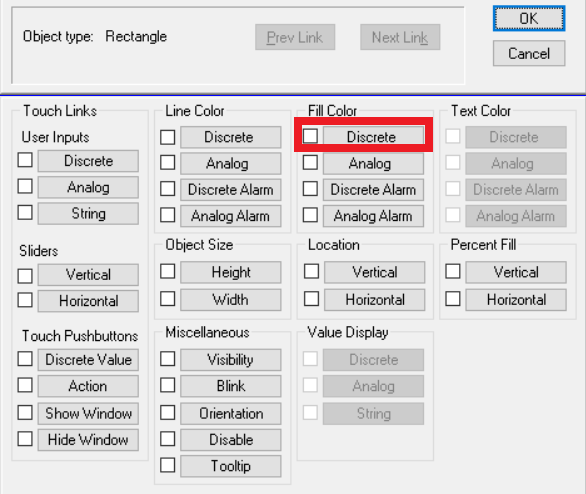

값이 바뀔때마다 박스의 버튼이 바뀐다

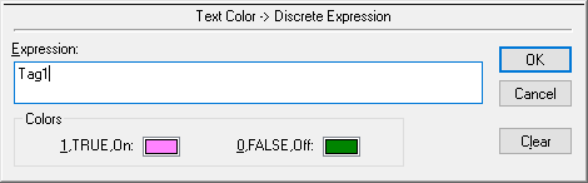

값이 바뀔때마다 박스안의 텍스트의 색깔이 바뀐다

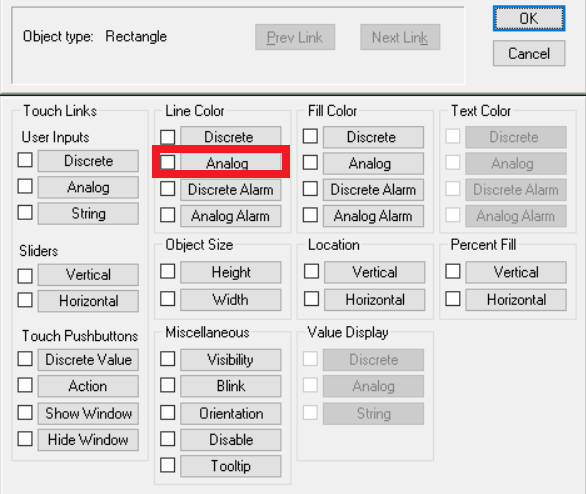

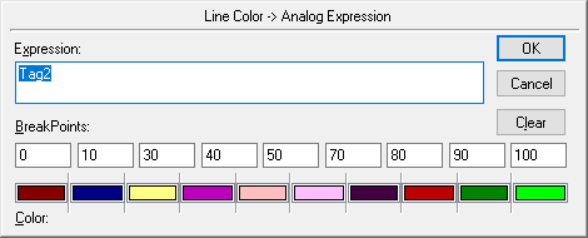

똑같이 Tag2의 박스들을 만들자. Tag1은 Tag1 버튼을 클릭하면 값이 변했지만, Tag2는 아날로그이므로 0~100까지에따라 색깔을 변화시킬 수 있다.

각 구간마다 색깔이 변하게 설정해줄 수 있다













Object Size

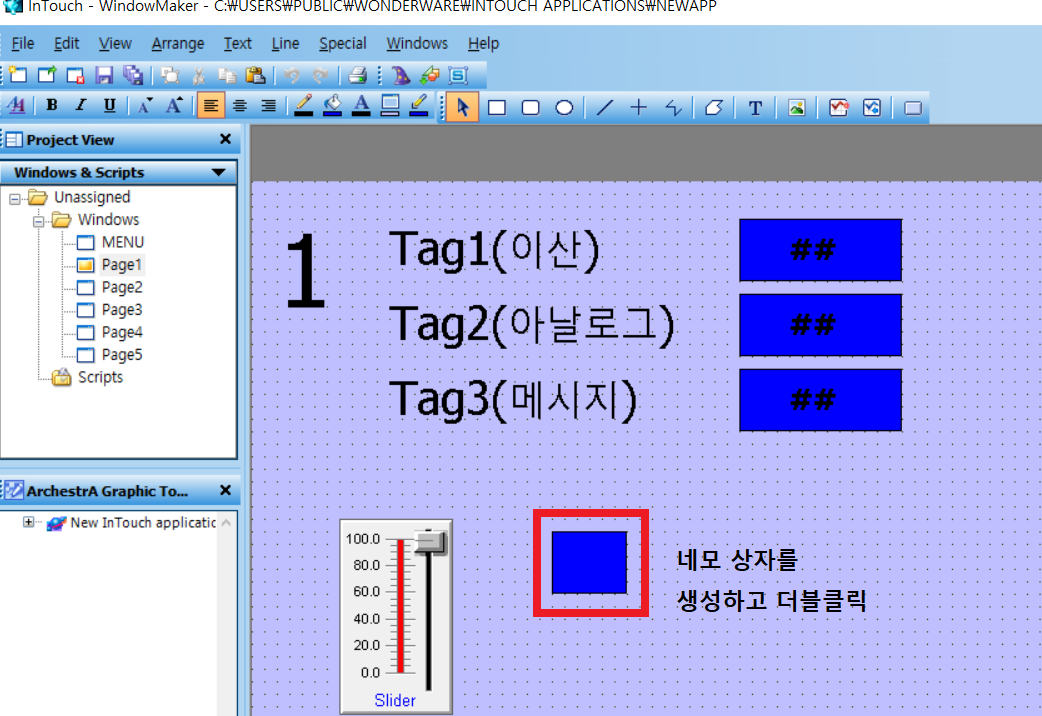

네모 하나를 생성한다음 이벤트를 지정해보자

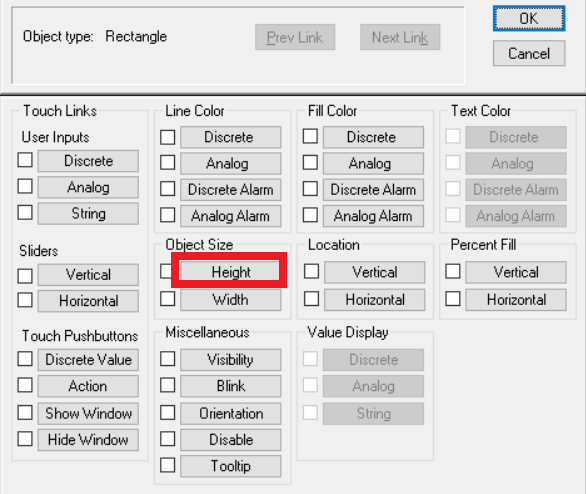

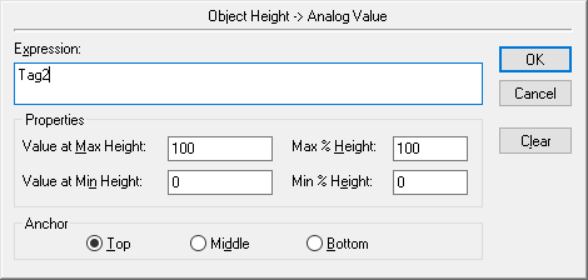

아날로그의 값이 변할때마다 직사각형의 크기가 변하게 지정

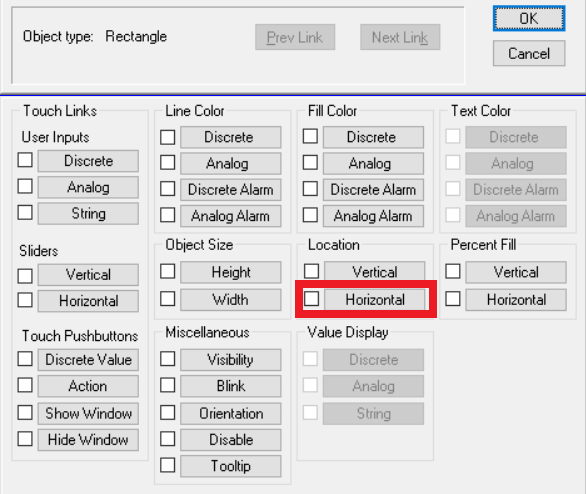

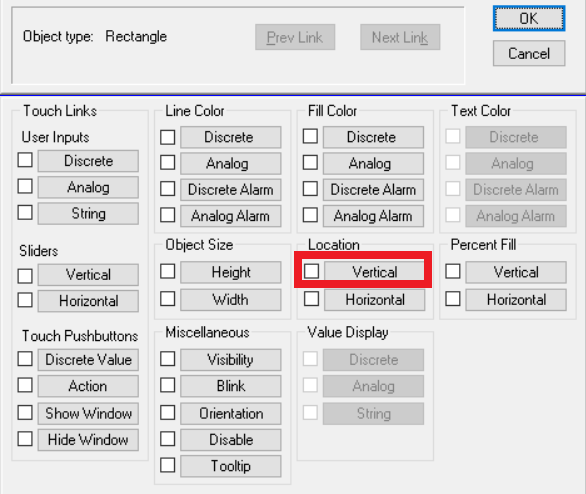

Location

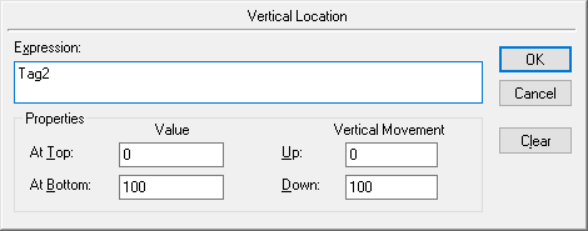

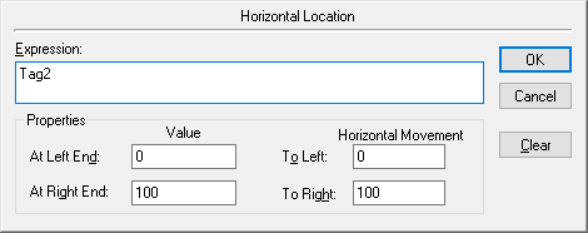

값에따라 도형이 이동하는 이벤트

두번째 자리에 네모 하나 생성

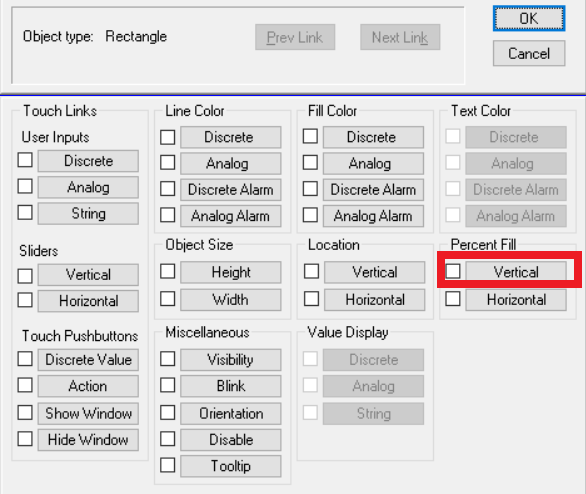

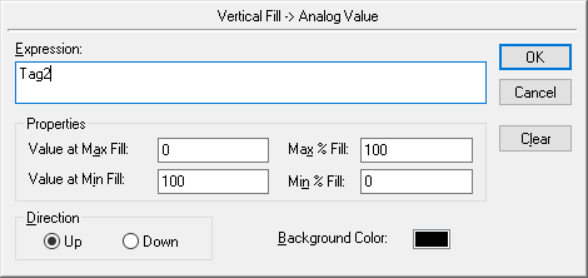

물탱크 차오를때 쓰는 퍼센트 필



네모 하나를 더 생성하자

세번째 자리에 네모 하나 생성

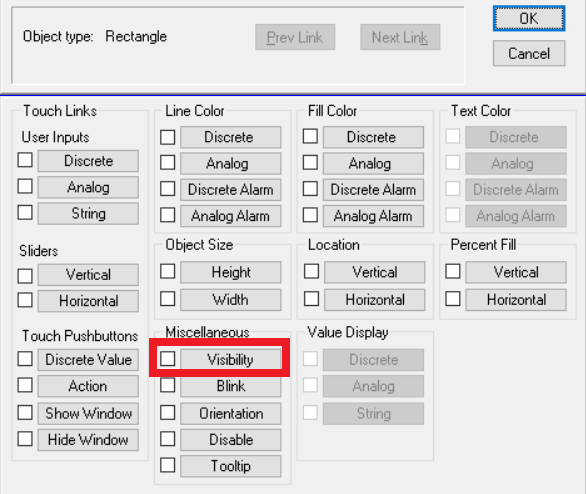

Object Visibility

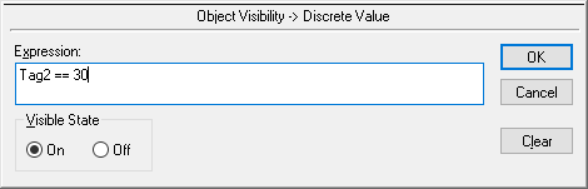

조건이 달성하면 그 도형을 나타나게 해준다.



원을 하나 생성하자.

조건은 ==를 해주어야한다.

Tag1 이 1일때 켜라.

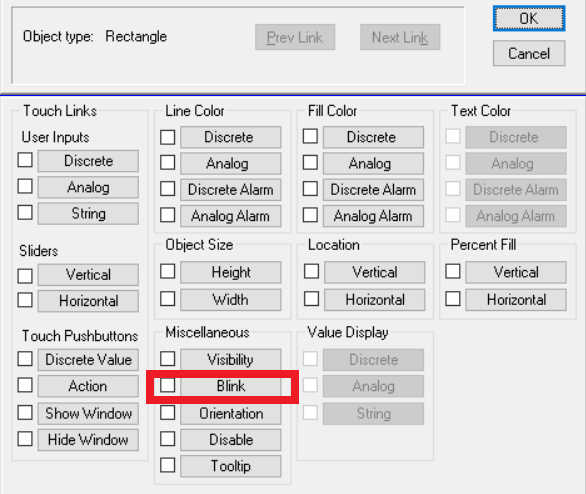

Blink 는 해당 조건이 만족되면 깜빡깜빡하는 것처럼 색의 변화를 줄 수 있다.

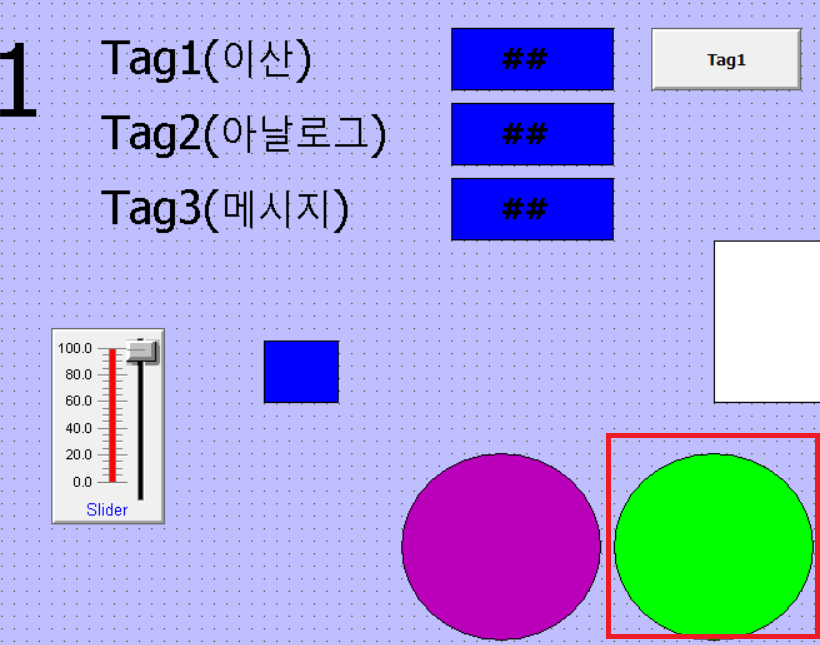

원을 하나 더 만들어주자

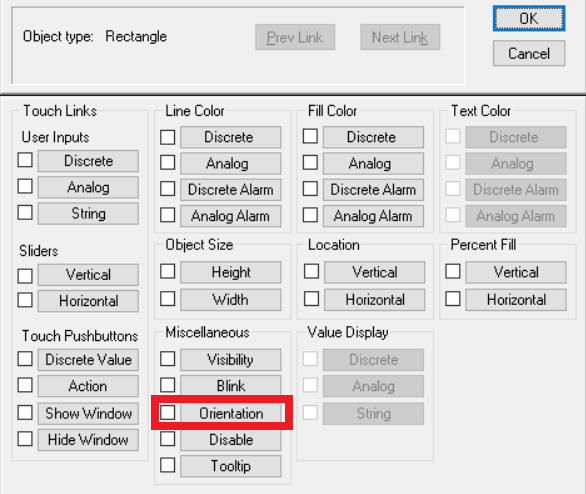

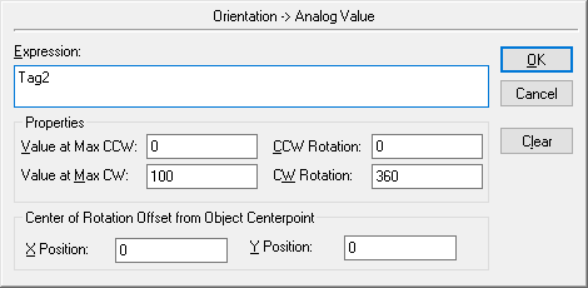

Orientation은 도형의 회전하는 것을 설정해줄 수 있다.

CCW는 반시계방향, CW는 시계방향





권한부여 기능

Stage가 On이면 권한을 막는것이고, Off이면 권한을 그대로 쓸 수 있도록 해준다.

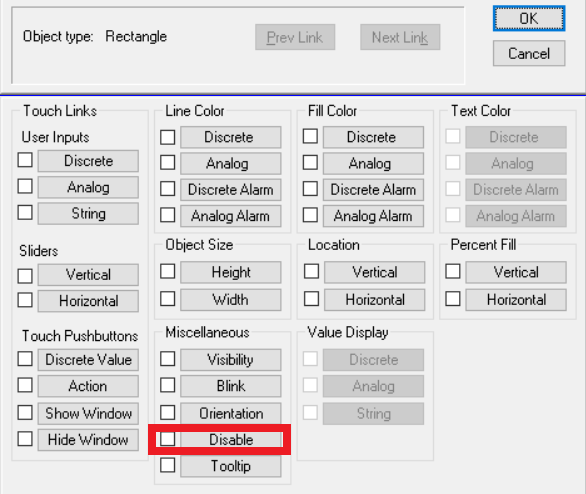

버튼 1을 더블클릭해서 Disable을 클릭

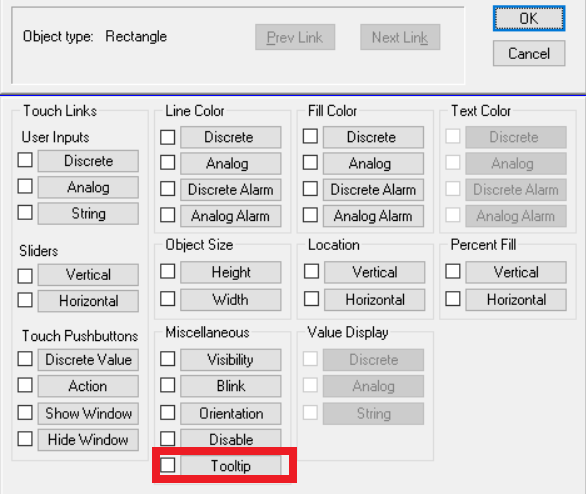

툴팁

사각형 하나를 새로 만들어서 툴팁 이벤트를 지정해주자

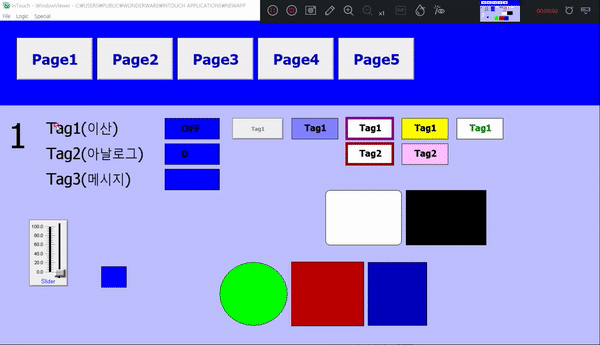

지금까지 지정한 이벤트 실행화면











2페이지로 넘어가자!!



엑셀에서 적은값을 받아오는 것을 해보자.(바깥의 데이터를 연동해서 출력해보자)

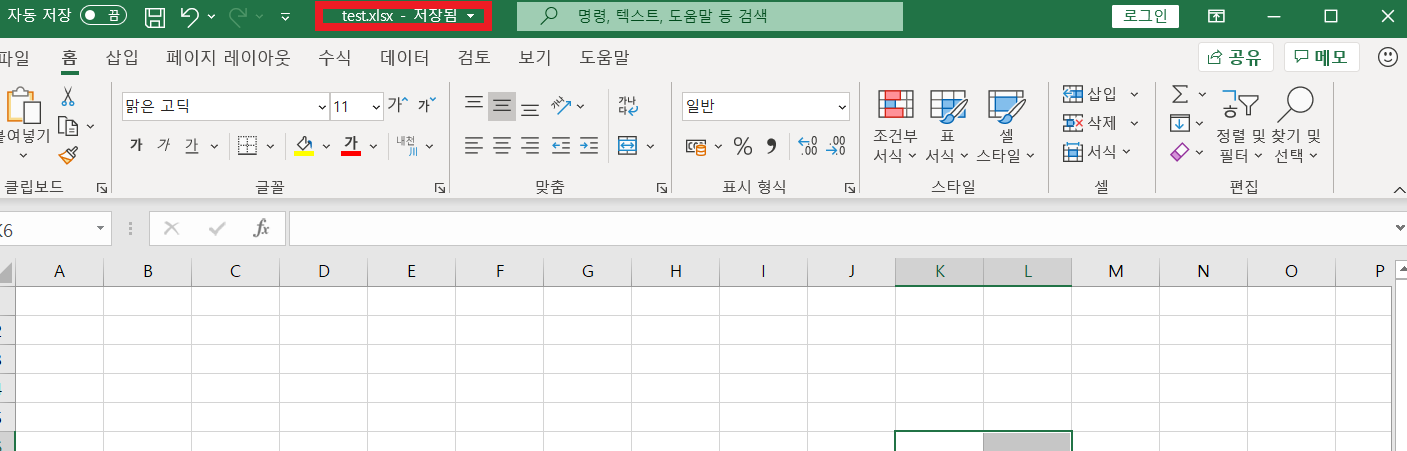

일단 엑셀의 새 파일을 생성해서 파일 이름을 test로 저장해놓자.

엑셀 파일 저장

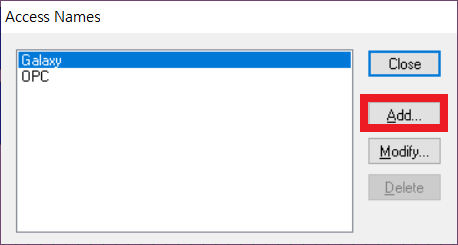

새로 할것이기 때문에 Tag를 따로 추가해주어야한다.

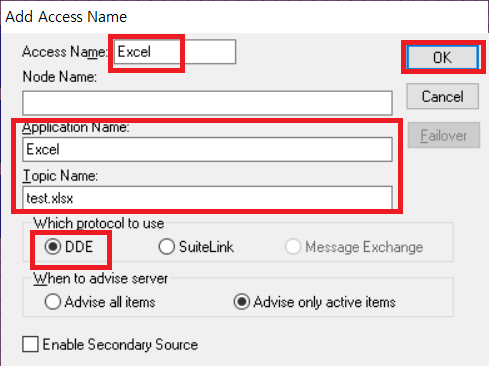

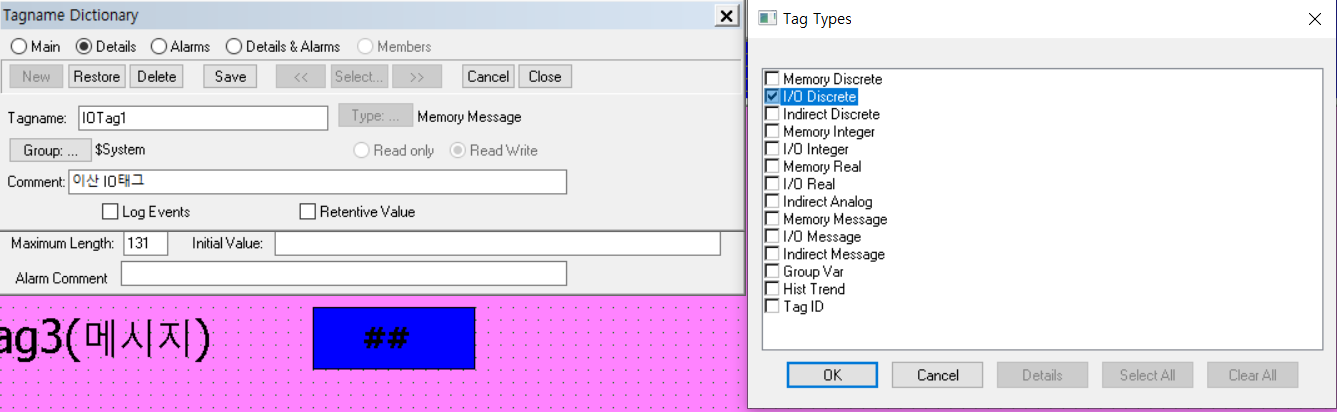

Tag를 추가해서 Type은 I/O로 생성해서 저장해주자. 엑셀의 (1,1) 자리랑 연결하고싶으니까 Item에는 r1c1(로우1, 컬럼1)을 지정해주자.













태그를 추가했으니 Page2에있는 텍스트창이랑 박스의 태그를 IOTag1, 2, 3으로 바꿔주자.





런타임후에 엑셀의 (1,1) 자리에 숫자를 입력해주면 그 숫자가 네모박스에 그대로 출력된다.





Ctrl + D : 복사

Ctrl + E : 태그 변경

Ctrl + T : 태그 딕셔너리

Ctrl + L : 텍스트 클릭후 단축키누르면 텍스트 수정
